RT系列智能型低压动态滤波补偿模块 |
|
产品简介 |

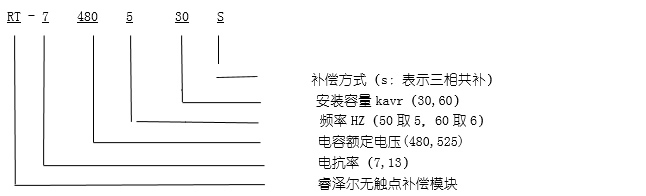

产品型号 |
开发背景 |
设备特点 |
元部件特点 |
选型容量 |
组屏安装标准 |

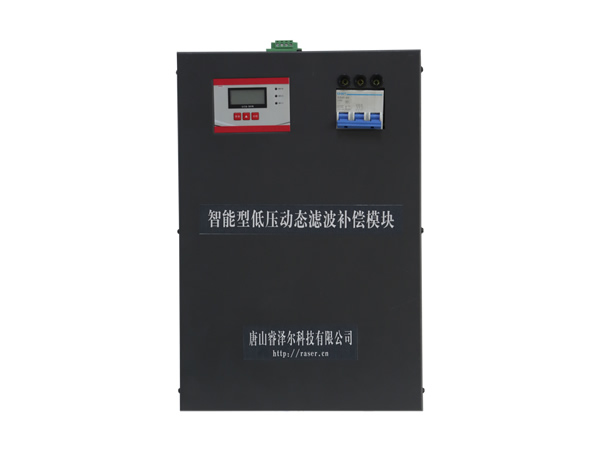

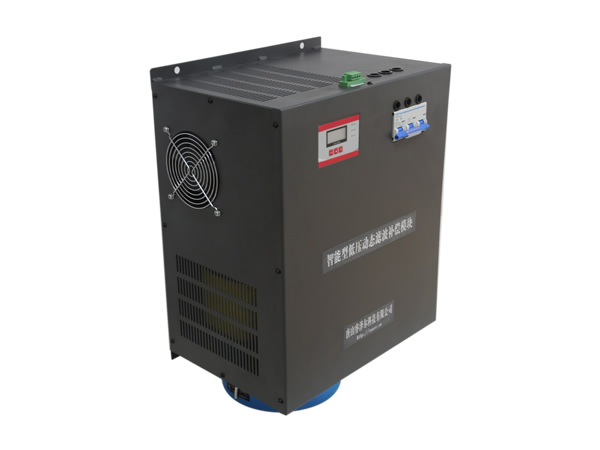

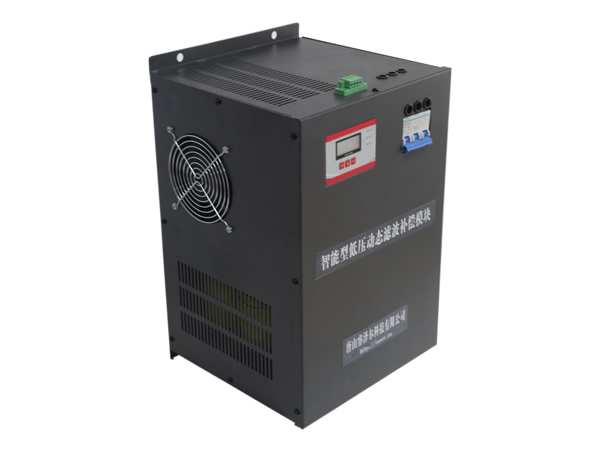

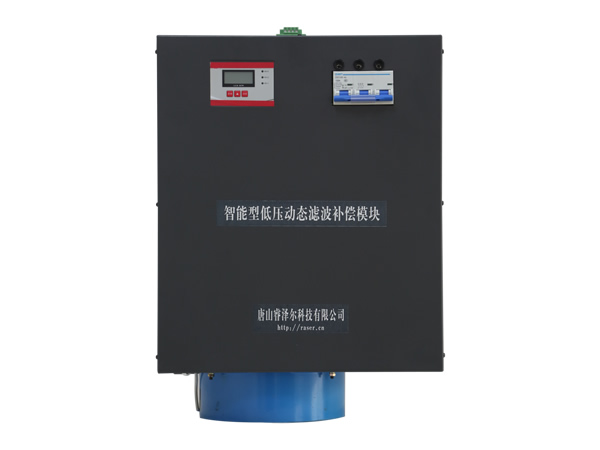

RT系列智能型低压动态滤波补偿模块采用先进的技术和工艺,由断路器、三相过零投切可控硅开关组、动态放电系统(独有专利技术,专利号:ZL 2014 2 0373049.7)、三相串联滤波电抗器、滤波型圆柱低压电力电容器、液晶显示智能控制及保护系统等组合而成;具有响应速度快,滤波效果显著,运行安全可靠,模块化单元增容、安装、维护方便快捷等特点;适用于直流电机设备、中高频加热装置、工业焊接设备、大型励磁装置等负载变化快速频繁、谐波含量突出的场所,能够起到滤波兼无功功率补偿的双重作用。 |
1、大批量在线的低压无功补偿装置存在因可靠性不高而故障频发甚至停运状态,对这些设备的改造要求在现场进行,工期短。还有部分配电室门窗封闭柜体无法进出。
2、减少现场的维护量是设备生产的必然趋势。传统的无功补偿装置现场维护很不方便,有些故障不具备现场的可维护性。
3、基于以上原因,将设备模块化,便于拆装、便于查找故障、便于返厂维修。 |
采用该模块可灵活组成动态滤波补偿装置,不仅可在成套设备工程上配套应用,更能以模块组件形式兼顾不同类型的用户,扩展应用范围和地域,突出模块组柜、接线简单、免维护的特点:
模块化组装只需电源和控制信号接通即可运行。
模块化选型,方便不同容量组合。
电容器、电抗器、投切开关、保护一体化,简化柜体结构。
模块化组柜,单柜装机容量大,节省柜体及占地面积。
模块化安装,模块化拆卸维护,方便快捷、安全可靠。 |
1、动态放电系统
采用我公司独有专利技术,动态放电系统,配合可控硅开关组运行,确保可控硅免受高压冲击,比同类产品故障率降低90%,寿命长久,安全可靠。
2、断路器
采用塑壳断路器作为过流总保护和电源进线接入端子。
3、三相过零投切可控硅开关组
选用三只西门康可控硅模块和采用先进过零检测、触发技术的触发板组合而成;实现对滤波回路进行快速、过零、连续投切,投切响应时间20mS;具有补偿响应速度快、无涌流、无拉弧等优点。
4、三相串联滤波电抗器
自主研发设计生产三相串联滤波电抗器,参数稳定性好,裕量大30%,温升低,匹配性强;电抗器与选型电容器串联使用,与电容器参数严格匹配,组成串联谐振回路,起到调谐滤波的作用。根据用户现场的具体负载情况,电抗器4.5%-14.5%的电抗率可以对3、5、7次及以上的谐波起到抑制作用。
5、滤波性低压电力电容器
电容器采用新型充气防爆结构及耐高温加厚聚丙烯薄膜作为介质,外形美观精致,性能稳定可靠,具有极高的抗涌流能力,满足环保等级要求。
6、智能控制及保护系统
智能集成过流、过压、欠压等故障保护功能,液晶显示电流、电压、投切状态、故障状态等参数。 |

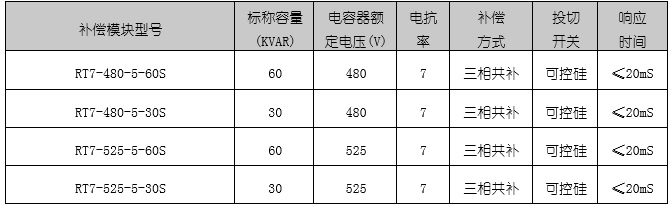

400V系统智能型低压动态滤波补偿模块选型参数如下
|
RT系列智能型低压动态滤波补偿模块采用在电气柜内安装使用方式,根据产品固定安装孔尺寸,在电气柜内配置相应的支架和挂装梁,使用坚固件将产品挂装在电气柜内。高度2200mm的电气柜可装二层,宽度800~1000mm的电气柜可并排二台;深度600mm的电气柜前后方向装一台,深度800~1000mm的电气柜前后方向背靠背可装两台。

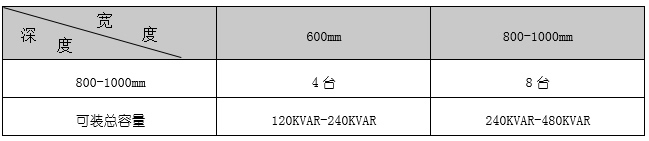

电气柜尺寸(高度2200mm)与可装台数见下表所示:
注:产品内有电抗器,工作时有较大热量,因此电气柜内应装温控通风风扇。 |
|
|
|
